Wydruk mapy.

Jedną z ostatnich czynności jakie wykonujemy podczas pracy w środowisku GIS jest przygotoweanie wizualizacji kartograficznej, wydruku mapy lub animacji 3D. Budowanie wydruku mapy, odbywa się w osobnym oknie, pracujemy w oknie gdzie mamy przedstawiony arkusz mapy. W ramach dostępnych narzędzi możemy umieszczać elementy mapy takie jak: podziałka liniowa, skala jako tekst, strzałka północy, siatka kartograficzna i geograficzna, legende, tekst, tekst dynamiczny - jest to tekst powiązany z parametrami projektu np. układ współrzędnych.

1. Przejdź do ArcGIS Pro.

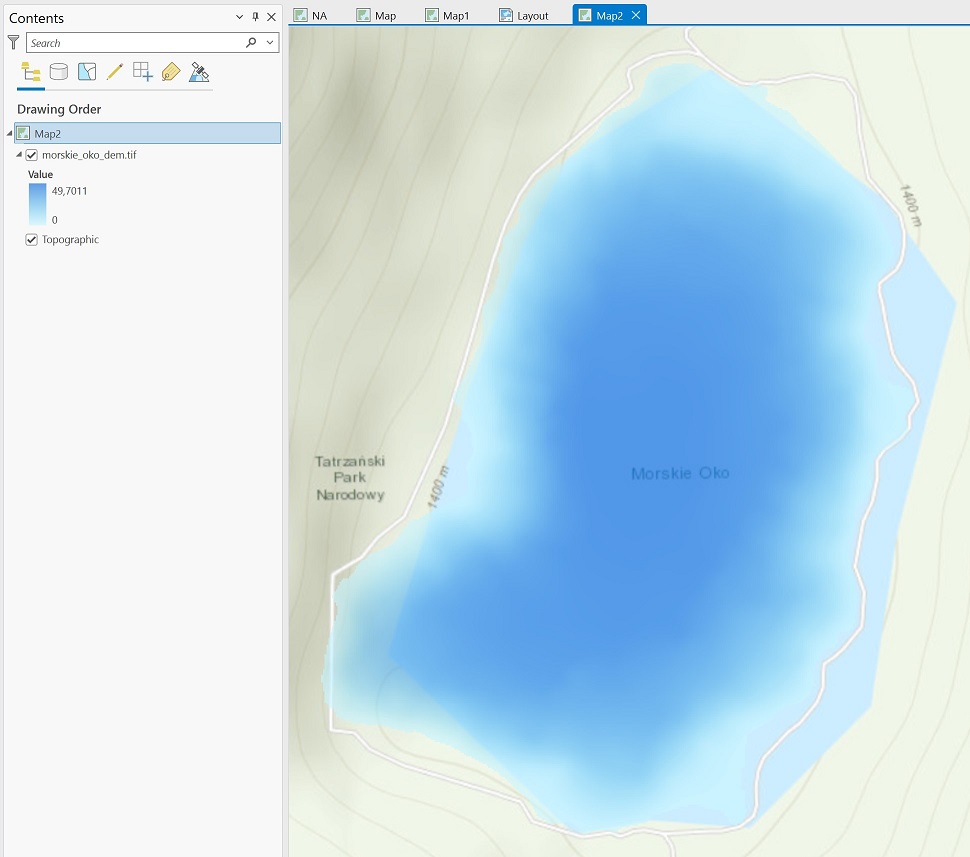

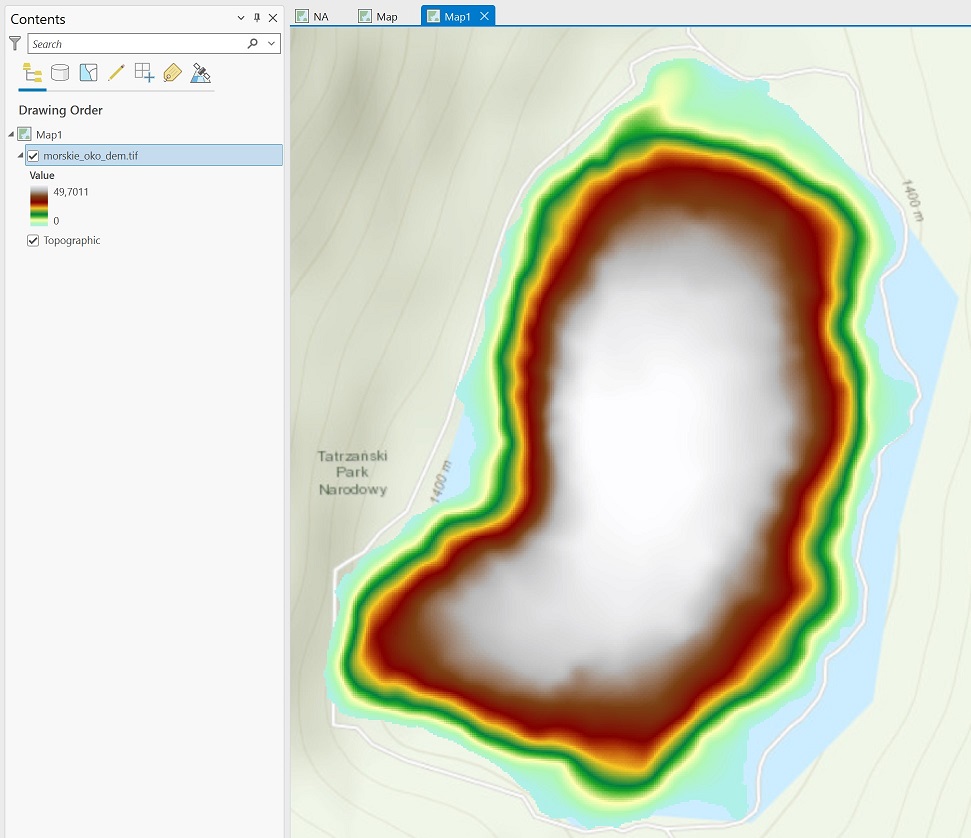

2. Dodaj do projektu dane morskie_oko_dem.tif z ćwiczenia Analiza rastrowa cz. 1.

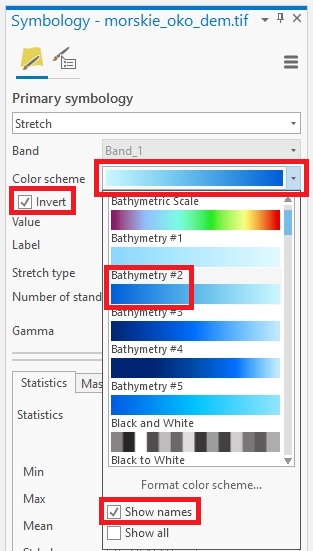

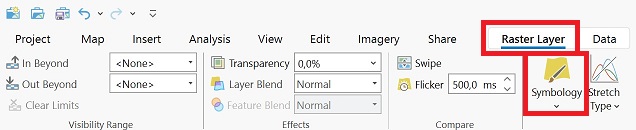

3. Przejdź do symbolizacji rastra (Raster Layer`Symbology), wColor schemezaznacz opcjęShow names, następnie wybierzBathymetry #2`.

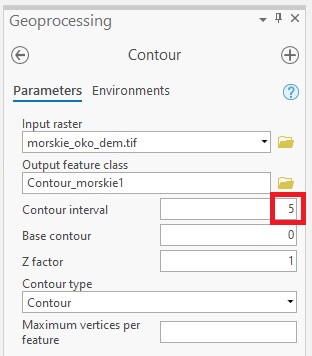

4. Wyszukaj narzędzia Contour, wykonaj warstwę warstwic z cięciem warstwicowym 5 metrów.

5. W Contents wskaż warstwice, następnie w menu głównym przejdź do Labeling i w Field wskaż pole Contour. Wyświetl etykiety przyciskiem Label.

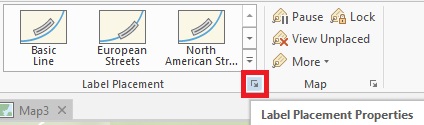

6. W menu głównym przejdź do Label Placement, a następnie Label Placement Properties.

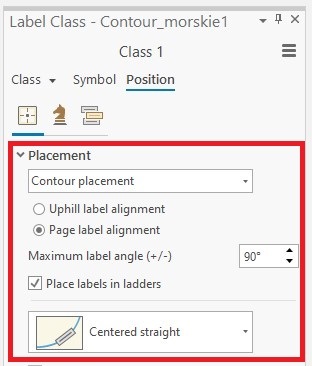

7. W oknie Label Class ustaw parametry zgodnie z rysunkiem poniżej.

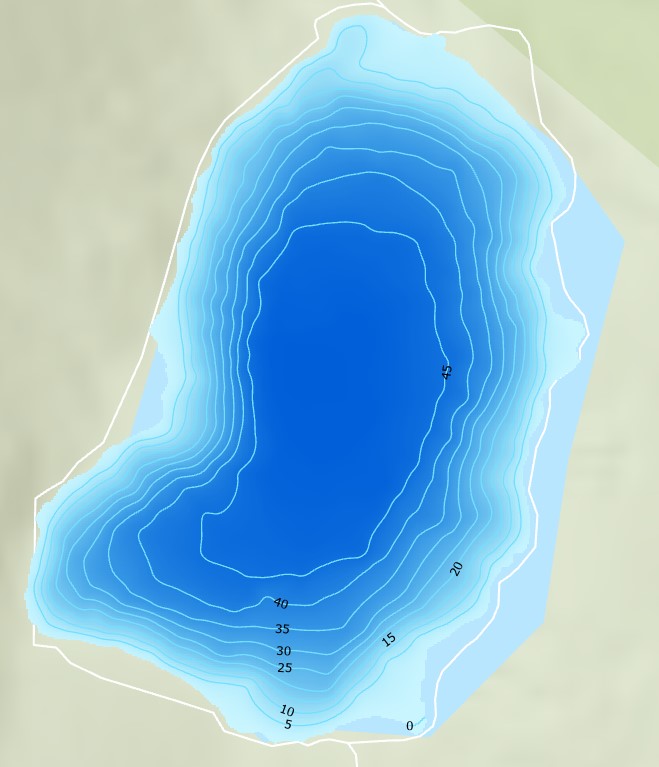

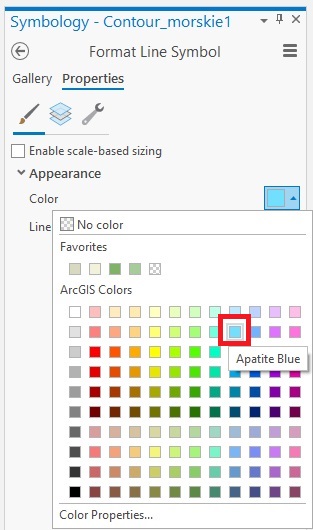

8. Zmień symbolizację linii reprezentującej warstwice posługując się kolorem Apatite Blue.

9. Zmień podkład World Topographic Map na ortofotomapę udostępnianą przez geoportla za pomocą usługi WMS. W Catalog rozwiń Servers, następnie Usługa przeglądania (WMS) ortofotomapa \... i dodaj do projektu Usługa przeglądania (WMS) ortofotomapa dla obszaru Polski. Jeżeli w projekcie brak tej usługi przejdź do skryptu pierwszego - Wprowadzenie do środowiska ArcGIS Pro.

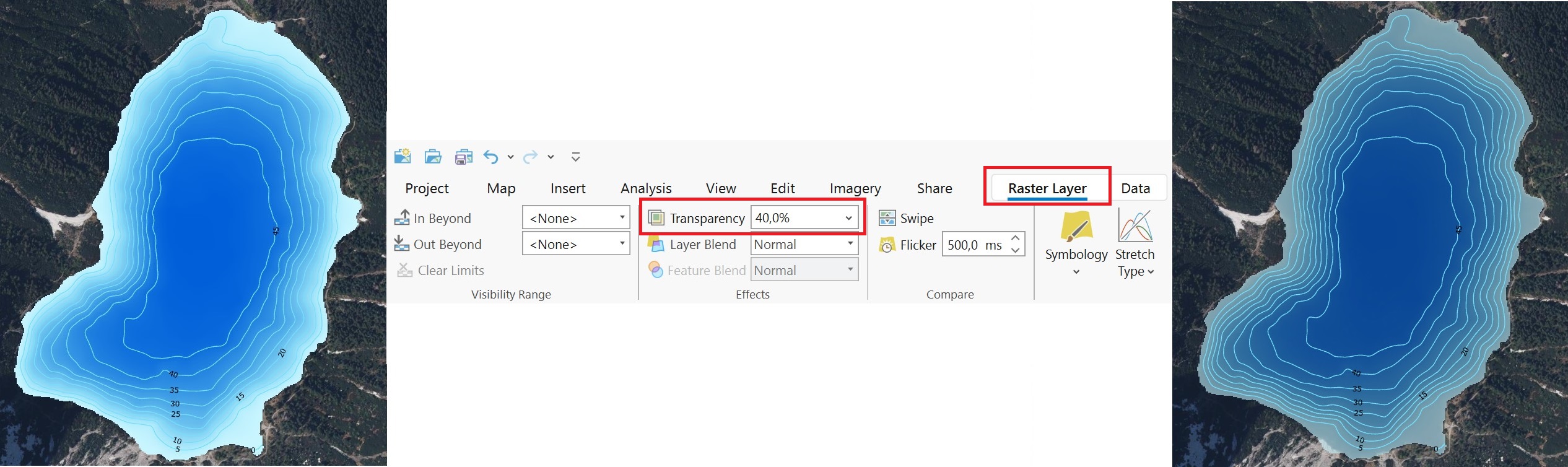

10. Wprowadź transparentność 40% dla warstwy rastrowej. Wskaż warstwę morskie_oko_dem.tif i przejdź do menu głównym, Apperance, rys. 6. Wyniku ustawień - rys. 7.

Powyżej przygotowana prezentacja danych odbyła się w oknie mapy, do tej pory pracowaliśmy głównie w tym oknie (kilka razy w oknie sceny), pora przejść do okna wydruku mapy. Okno wydruku mapy - Layout - możemy otworzyć w zakładce Insert, a następnie przejść do New Layout. W Layout możemy dodawać takie elementy jak siatka geograficzna lub kartograficzna, podziałka liniowa, skala jako tekst, strzałka północy i legendę. Po przygotowanym wydruku mapy, nasz projekt możemy zapisać do formatów graficznych JPG, BMP, GIF, TIFF oraz w formacie PDF.

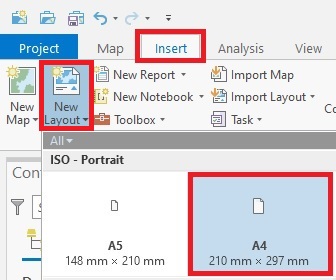

11. Przejdź do menu głównego Inster/New Layout wybierz arkusz A4 skierowany pionowo.

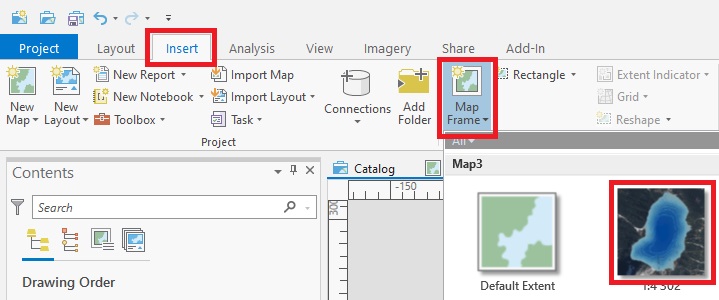

12. Ponownie w menu głównego Inster/Map Freame wybierz okno mapy w którym są przygotowane dane.

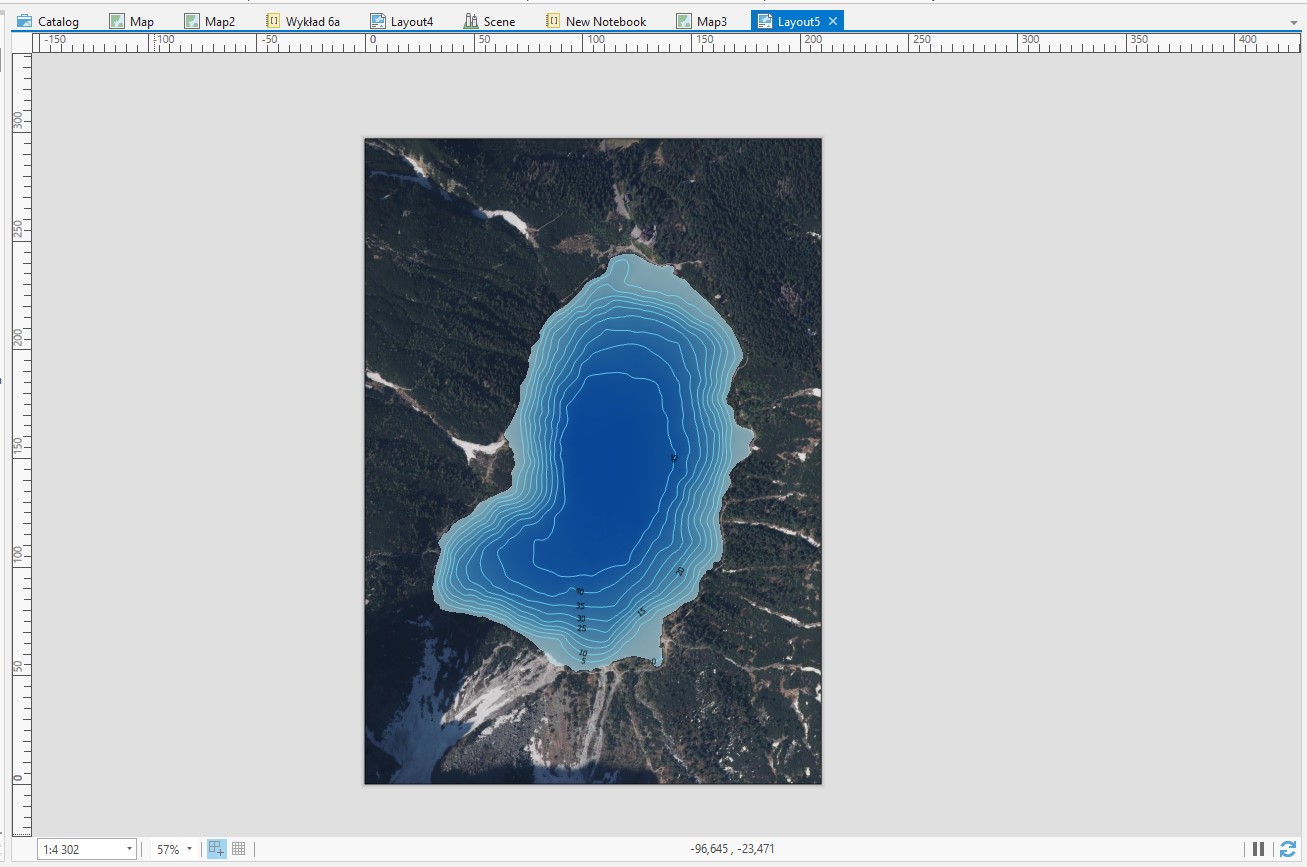

13. Trzymając przyciśnięty LPM w górnym lewym rogu obszaru wydruku kartki A4, przeciągnij do prawego dolnego rogu, efekt na rysunku poniżej.

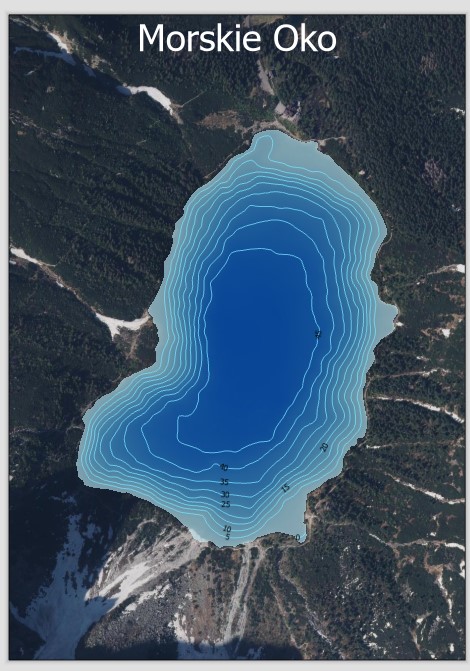

14. Dodaj tekst - Morskie Oko - wybierając wprowadzanie zwykłego tekstu.

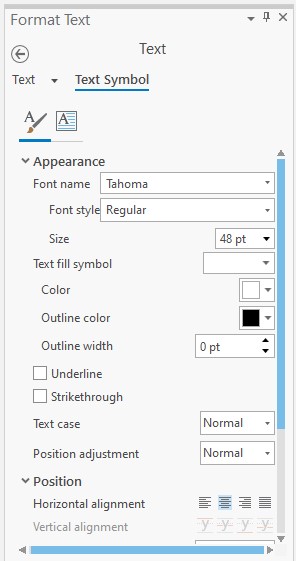

14. Następnie przejdź do właściwości tekstu i zmień ustawieni tak aby efekt był dla Ciebie zadawalający. Skrzystaj z opcji: Font name, size.

15. Dodaj nowe okno mapy do projektu a następnie skopiuj warstwę morskie_oko_dem.tif.

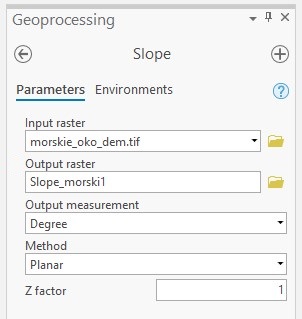

16. Przejdź do narzędzia Slope i wykonaj raster spadków w stopniach.

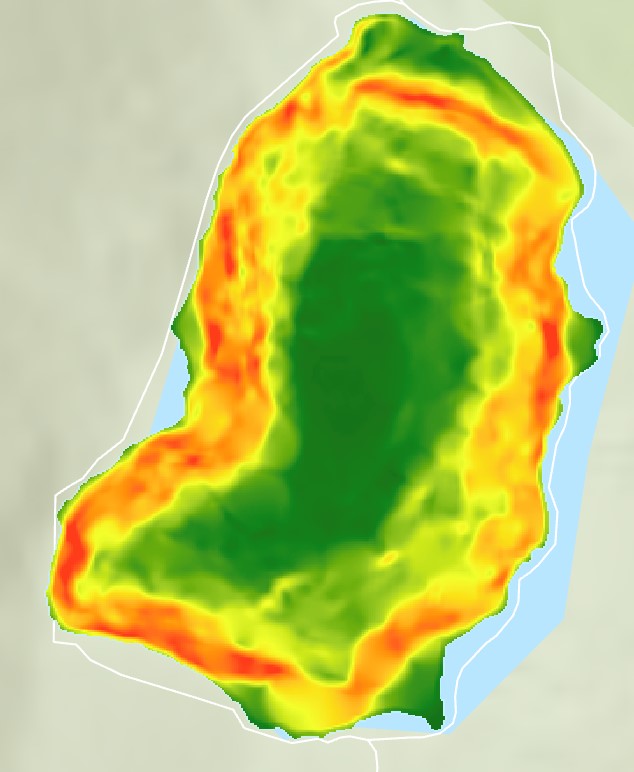

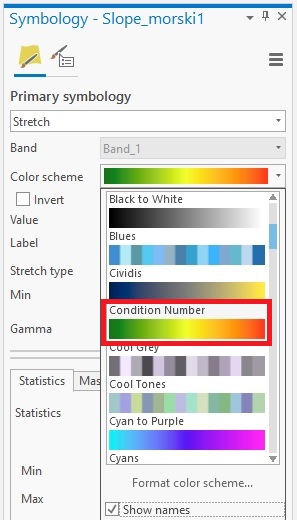

16. Następnie zmień symbolizację rastra na Condition Number.

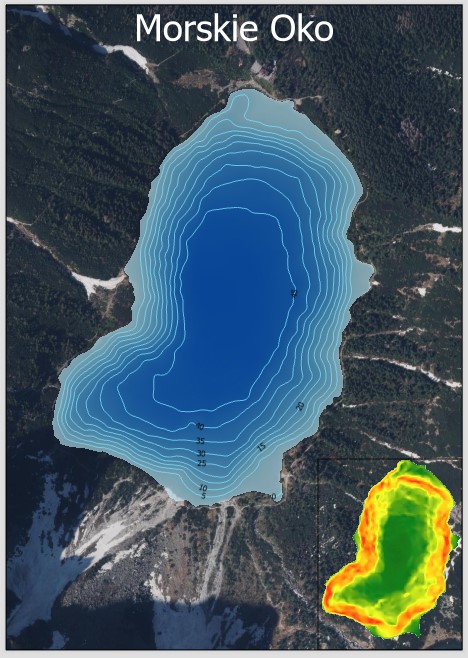

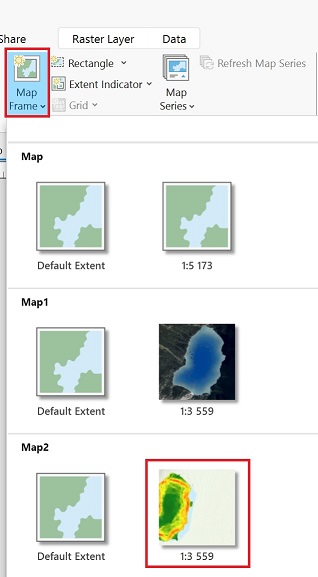

17. Wyłącz podkład World Topographic Map i przejdź do okna Layout. Dodaj nową mapę poprzez Inster/Map Freame.

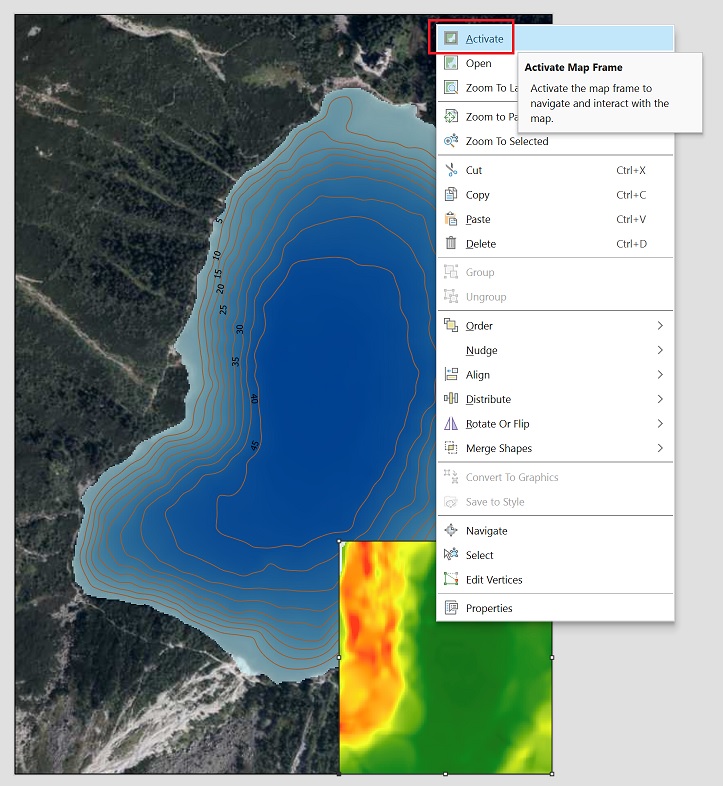

18. Chcąc ustawić dane w pożądanym miejscu kliknij PPM na ramkę danych wydruku mapy i wybierz Active.

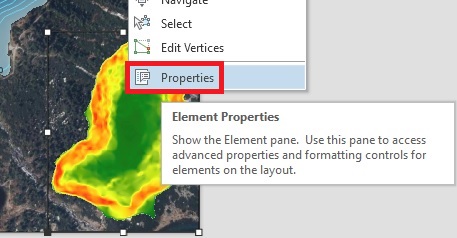

19. Usuń czarną ramkę wokoło mapy spadków, PPM na mapkę spadków i wybierz Properties.

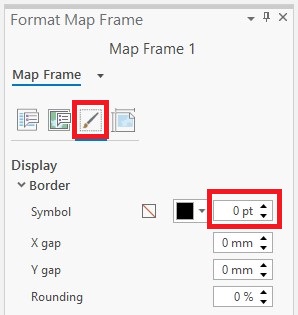

20. W oknie Format Map Frame wybierz Display i zmniejsz grubość linii do 0 pt.

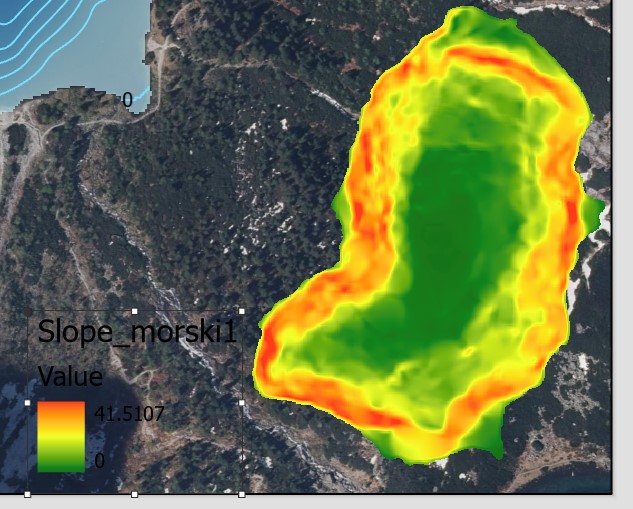

21. Dodaj legendę, Insert/Legend.

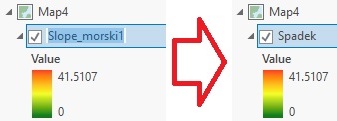

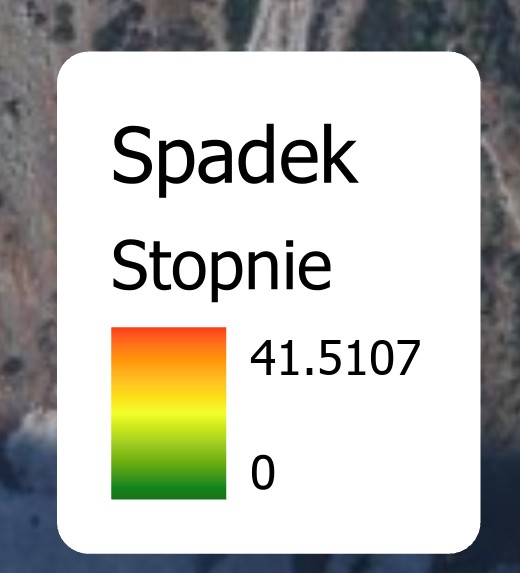

22. Wyrażenie "Slope_morskie1" zamień na "Spadek", wykonaj to w oknie Contents - LPM na daną warstwę i po chwili ponownie LPM.

23. Analogicznie zmień Value na Stopnie.

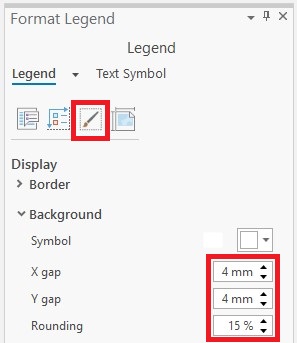

24. Dodaj białe tło, przechodząc do właściwości legendy (PPM na legendę i wybierz Properties).

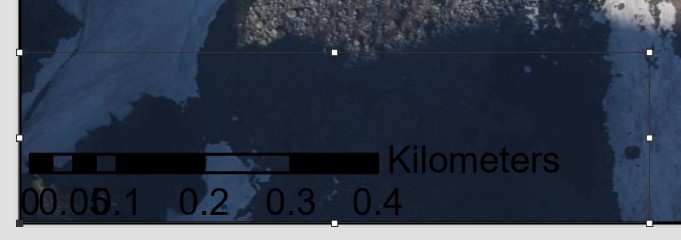

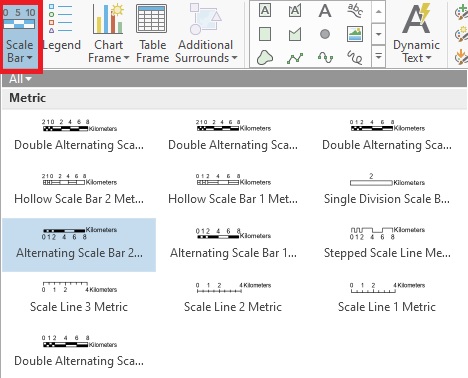

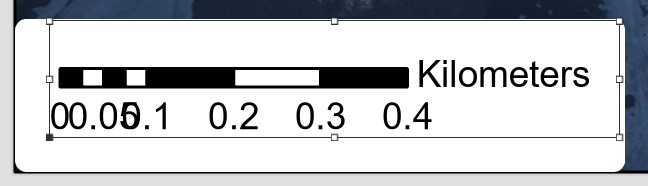

25. Dodaj podziałkę liniową, Insert/Scale Bar, po lewej stronie od legendy. Wybierz jedną z podziałek w metrach.

26. Zmień tło podziałki analogicznie jak w przypadku legendy.

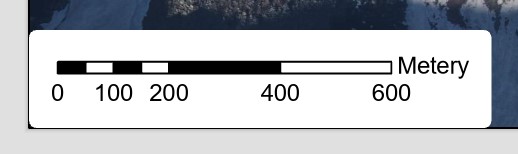

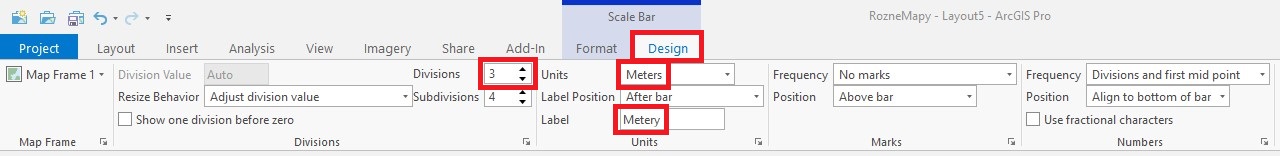

27. Sformatuj podziałkę liniową. Przejdź do menu głównego Scale Bar/Design, zmień jednostki na metry, opis z meters na Metry lub m i Divisions z 4 na 3.

28. Rozciągając podziałkę liniową tak aby wyrównać liczby podziału do pełnych cyfr.

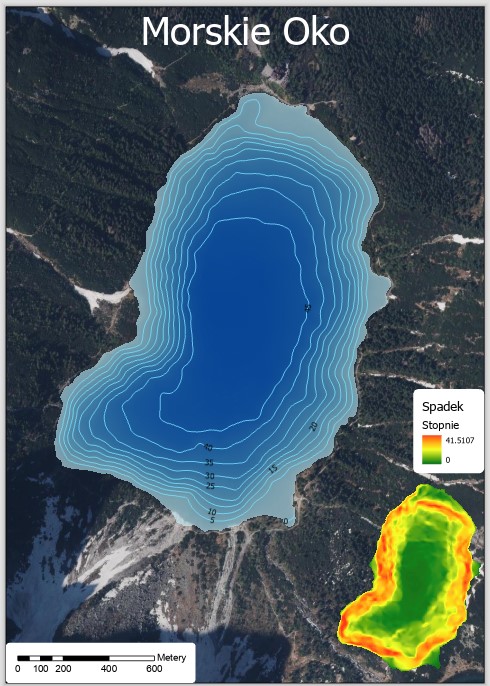

Gdy wydruk mapy jest gotowy można przejść do okna eksportu mapy w formie plików graficznych lub PDF.

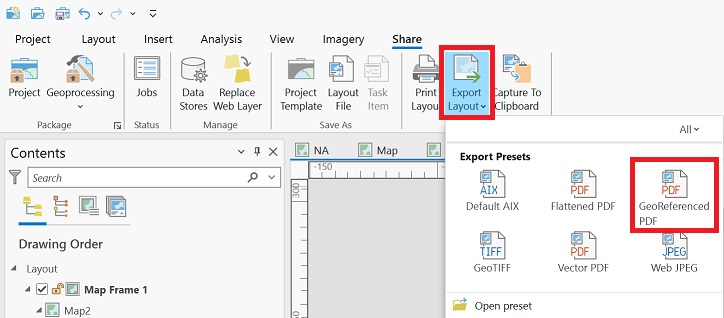

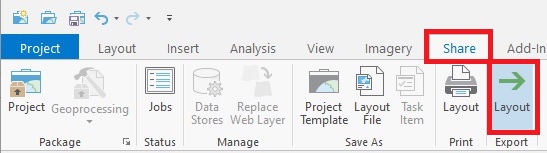

29. Przejdź do menu głównego, Share/Layout.

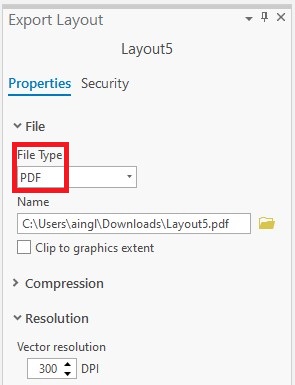

30. Wyeksportuj do PDF.

31. Zapisz zmiany w projekcie.

Animacja 3D.

Zamiast tradycyjnej wizualizacji która została powyżej przedstawiona, możemy wykonać animację w formie filmiku. Przejdziemy teraz do okna New Local Scene w którym możemy wyświetlić dane 3D. W poniższym przykładzie Wykonamy animację gmachu głównego Politechniki Gdańskiej z użyciem chmury punktów oraz obiektu 3D. Dane wykorzystywane w tym ćwiczeniu mogą obciążać pamięć komputera oraz kartę graficzną.

31. W ArcGIS Pro otwórz projekt sceny.

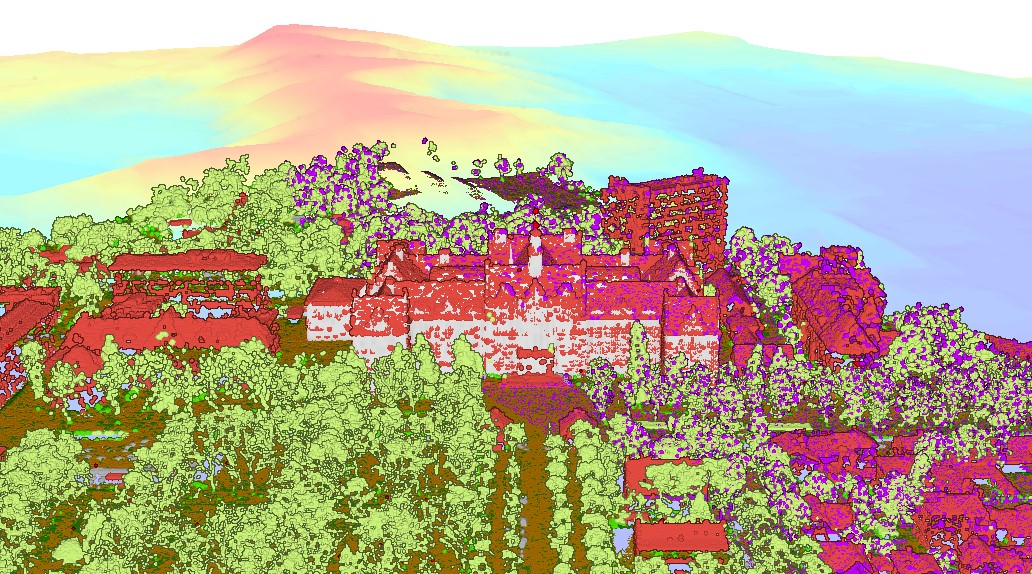

31. Wyświetl dane chmury punktów 70930_849007_N-34-50-C-c-4-2-2-2.las oraz budynek PG_GG_3D (dane wykonane w skrypcie 10 Budynki 3D.

30. W menu głównym przejdź do View i wybierz Add.

31. Pojawi się okno Animation Timeline, zadokuj je na dole programu (chwyć i przesuń w pojawiające się "uchwyty").

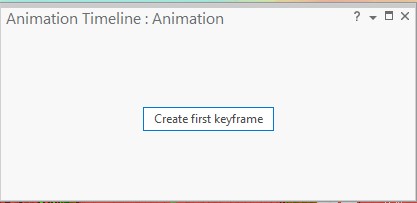

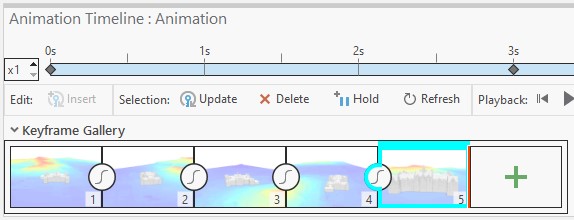

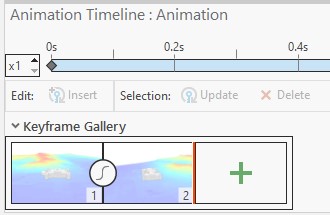

31. Wyłącz z wyświetlania chmurę punktów i dodaj pierwszą pozycję "kamery" w oknie Animation Timeline za pomocą przycisku Create first keyframe.

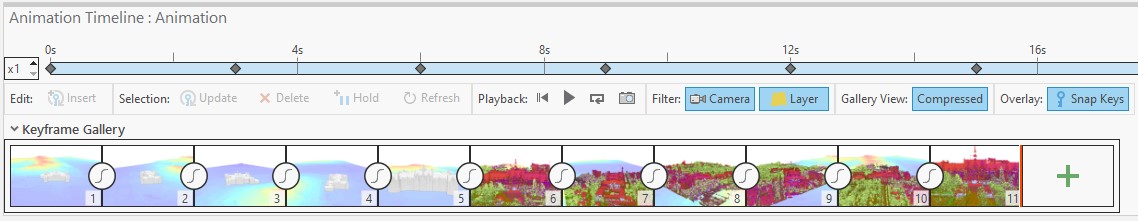

30. Obróć scenę i dodaj kolejne miejsce przebiegu kamery.

31. Kontynuuj obracanie i dodawanie pozycji aż powrócisz do układu początkowego.

31. Następnie włącz w wyświetlaniu chmurę punktów, a wyłącz budynke 3D i ponownie dodaj pozycje widoku.

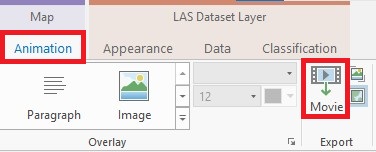

31. Przejdź do menu głównego w Animation wybierz Movie.

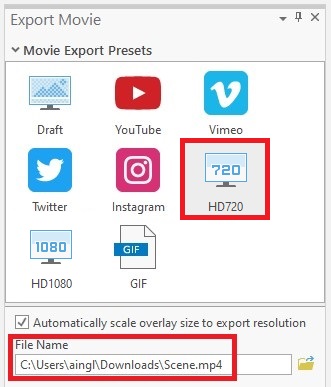

31. Zapisz animację jako film na dysku i zobacz efekt.

31. Zamknij i zapisz ArcGIS Pro.
