Relacje metryczne, bliskość i grupowanie

Strefa najbliższego sąsiedztwa jest często utożsamiana z poligonami Thiessen lub diagramy Voronoi. Najprościej można opisać poligony Thiessen jako strefę wydzieloną dla danego punktu ze zbioru punktów taką, że z każdej lokalizacji tej strefy jest bliżej do punktu dla którego ta strefa powstała niż dla reszty punktów ze zbioru. Drugim ważnym narzędziem do wyznaczania bliskości dwóch obiektów jest obliczenie odległości. Należy pamiętać o zdefiniowaniu optymalnego systemu współrzędnych podczas pomiaru długości, powierzchni czy objętości.

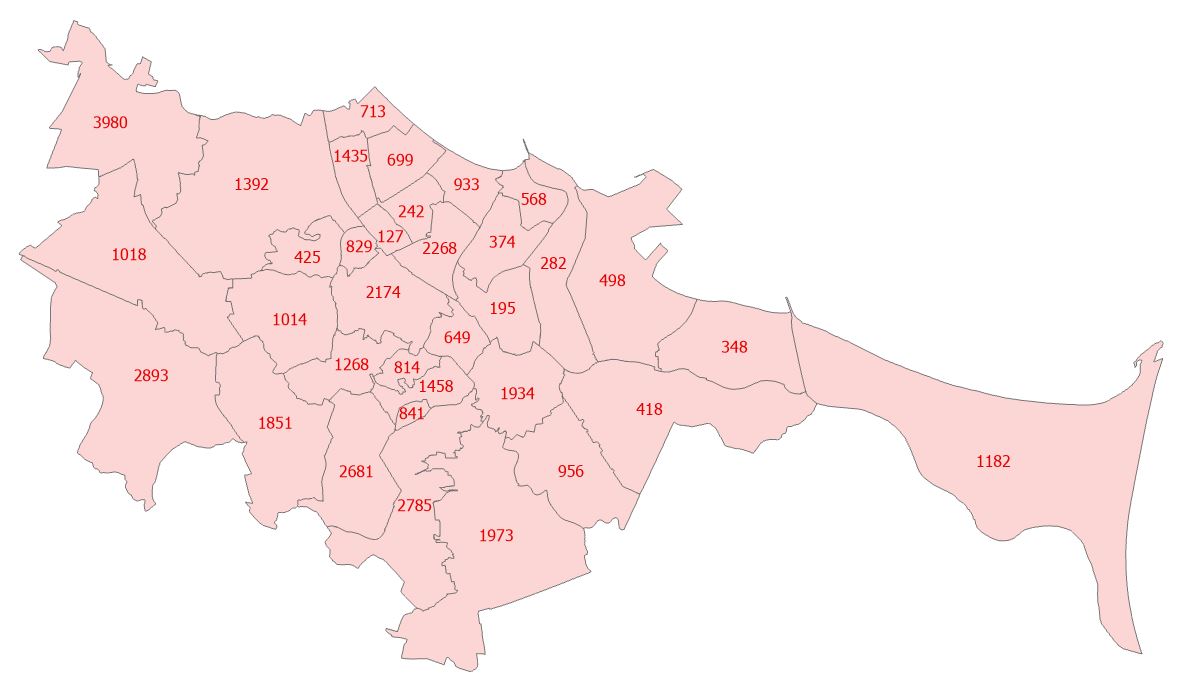

Oblicz liczbę punktów adresowych znajdujących się w danej dzielnicy, następnie oblicz liczbę adresów w strefie najbliższego sąsiedztwa (Poligony Thiessen).

1. Przejdź do ArcGIS Pro.

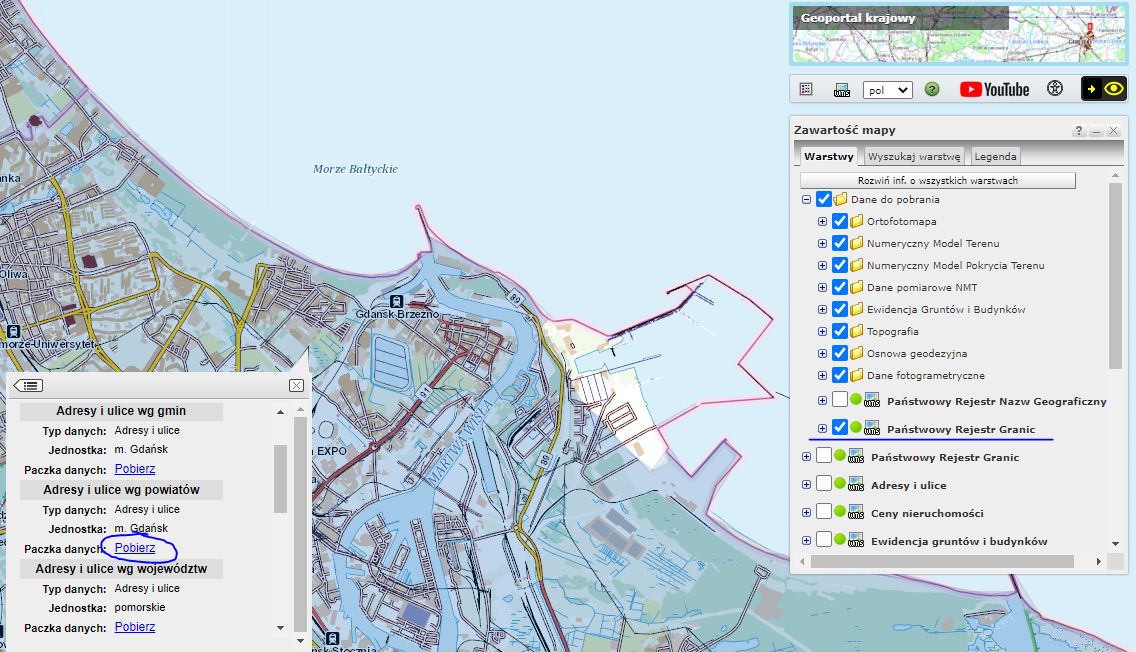

2. Dodaj dane do projektu, dzielnic i punktów adresowych (pobierz z geoportalu - PRG) dla miasta Gdańsk.

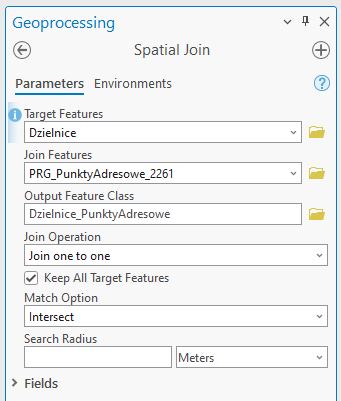

3. Korzystając z narzędzia Spatial Join wyznacz liczbę punktów adresowych w danej dzielnicy.

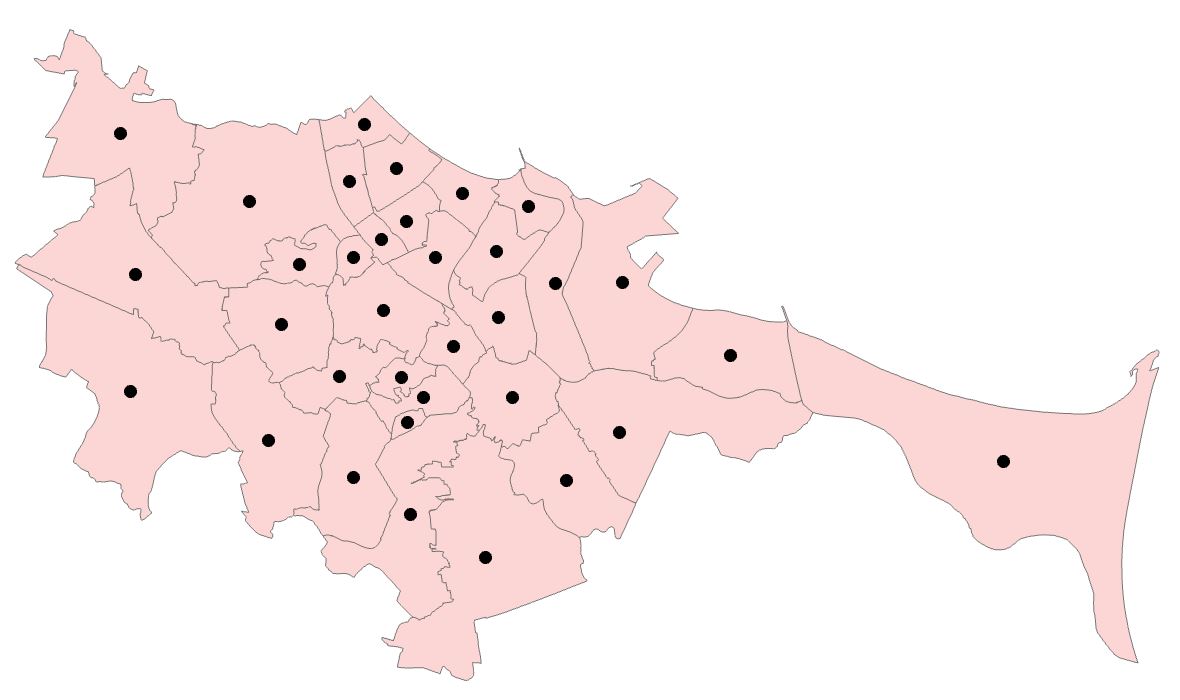

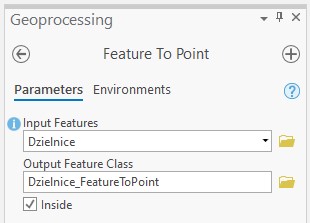

4. Na podstawie warstwy dzielnic wykonaj nową warstwę centroid.

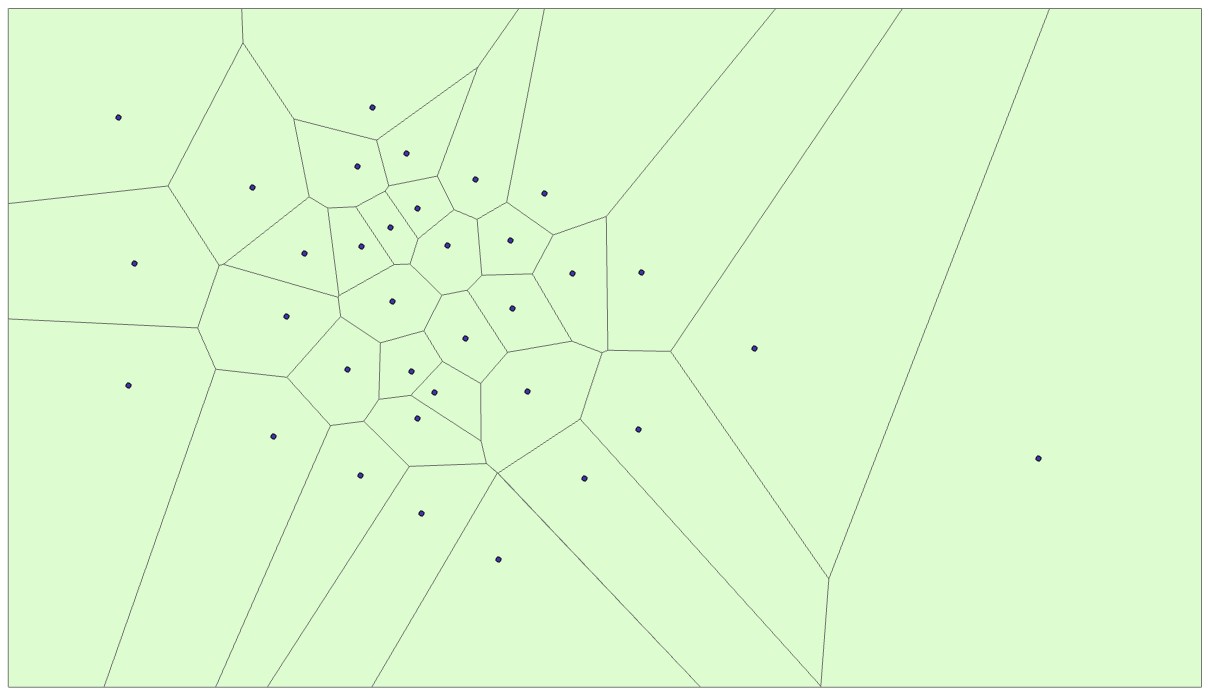

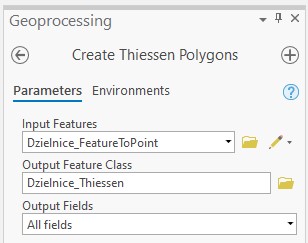

5. Na podstawie centroid wykonaj podział przestrzeni na poligony Thiessen. Zanim zatwierdzisz przejdź do kolejnego punktu.

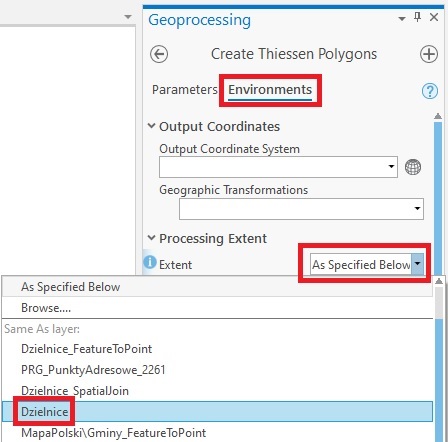

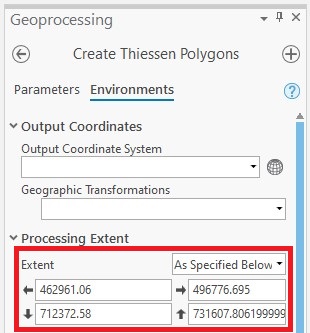

6. Należy pamiętać o wskazaniu zakresu współrzędnych, przejdź do ustawień środowiskowych Enviroments w narzędziu Create Thiessen Polygons, w oknie Extent wybierz warstwę Dzielnice. Wykonaj Run.

7. Narzędziem Spatial Join policz ile przypada punktów adresowych dla poligonów Thiessen.

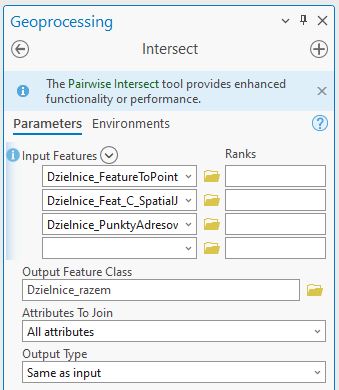

8. Połącz wartości w jednej warstwie punktowej. Wykonamy to za pomocą narzędzia Intersect wprowadzając centroidy, dzielnice z informacją o liczbie punktów adresowych i poligony Thiessen z informacją o liczbie punktów adresowych.

9. Przeglądnij tabele atrybutową, i sprawdź jak się nazywają pola, czym się różni nazwa od aliasu?.

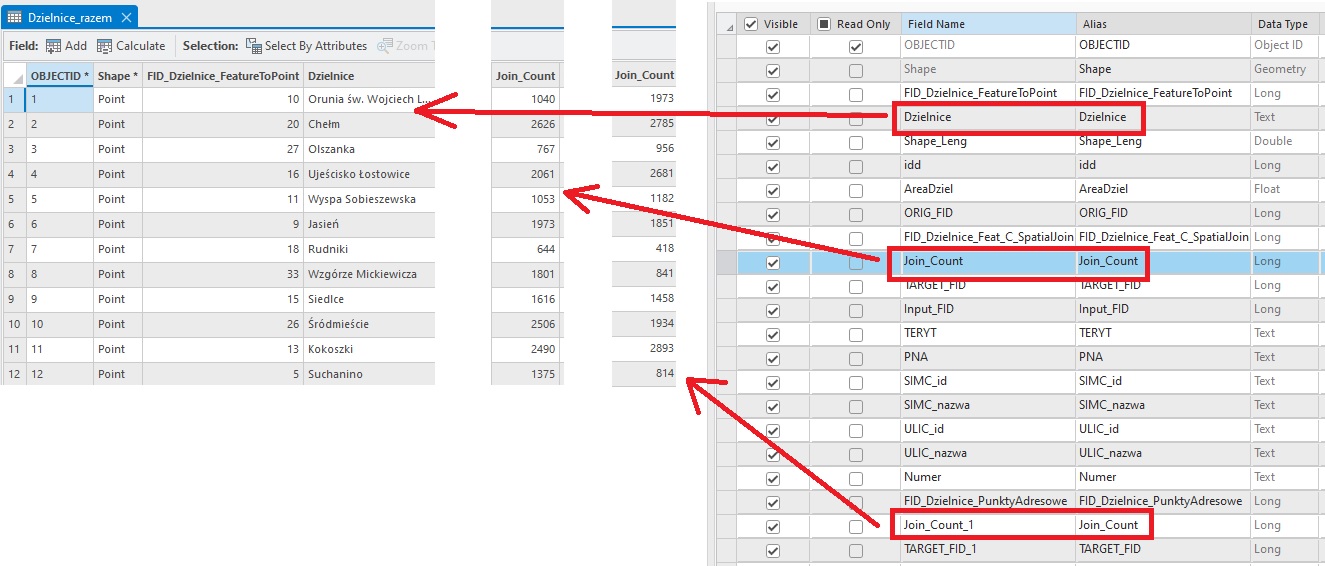

Pole o nazwie - Field Name - Join_Count pochodzi z warstwy dzielnic a pole Join_Count_1 pochodzi z warstwy poligonów Thiessen, wynika to z kolejności wprowadzenia warstw do narzędzia Intersect.

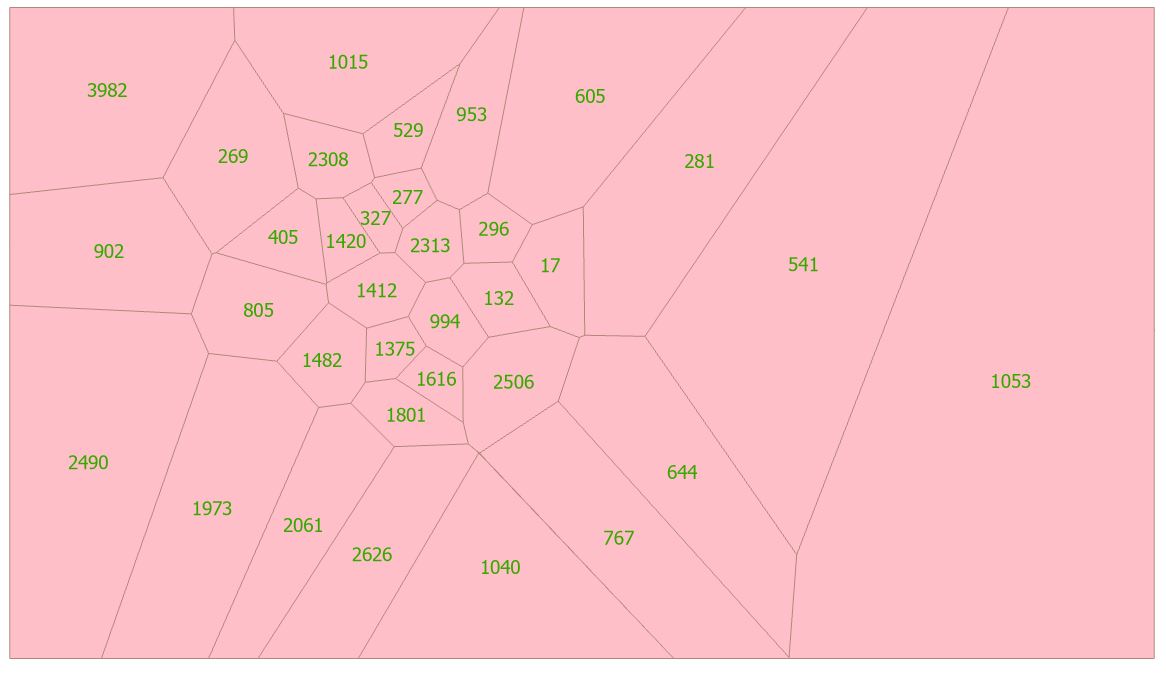

Oblicz różnice odejmując od liczby pochodzącej z dzielnic liczbę z poligonów Thiessen. Nazwij pole roznica.

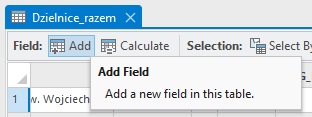

10. Przejdź do dodawania pola.

11. Dodaj pole o nazwie roznica typ Long.

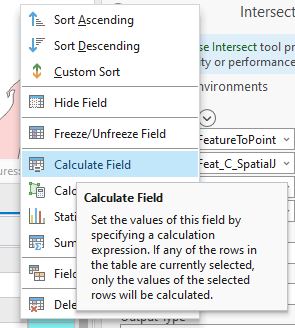

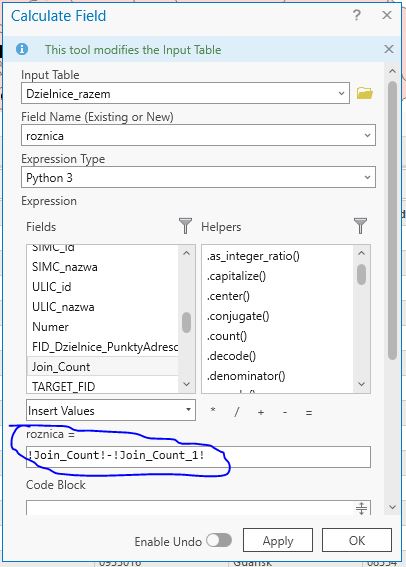

12. Oblicz w tym polu różnicę liczb punktów adresowych w dzielnicach z liczbą punktów znajdujących się w poligonach Thiessen. PPM na kolumnę roznica i wybierz Calculate Field.

13. Oblicz w tym polu różnicę liczb punktów adresowych w dzielnicach z liczbą punktów znajdujących się w poligonach Thiessen.

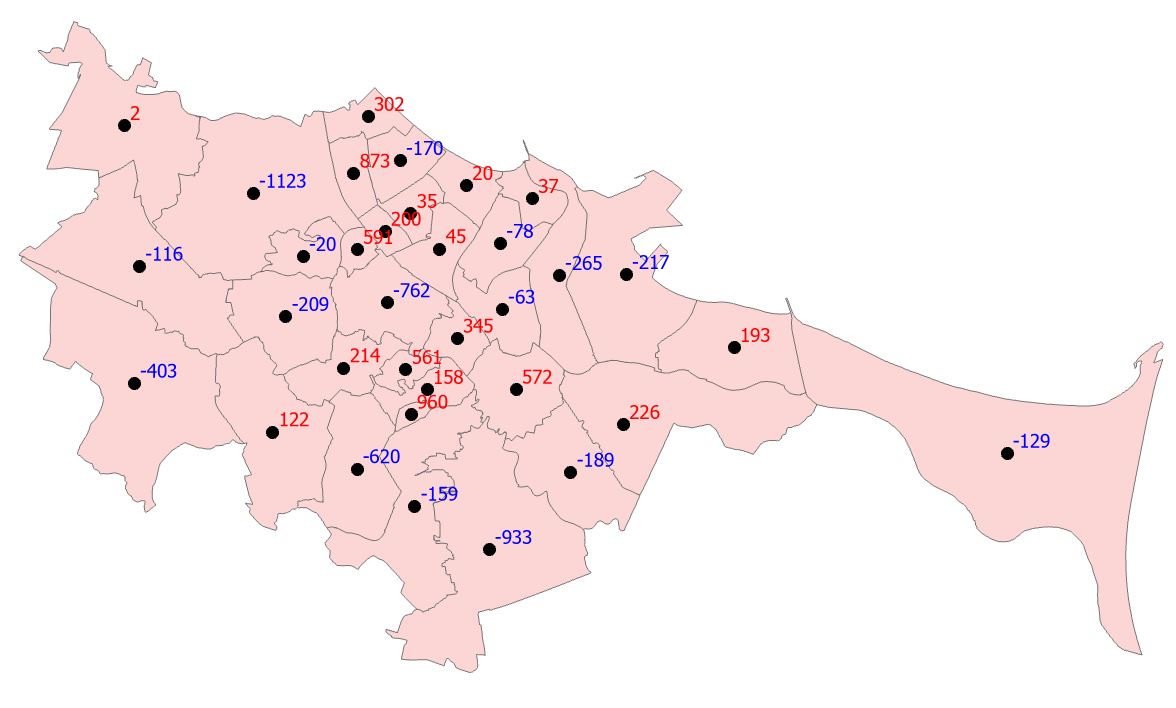

Na koniec zadania wyświetlimy etykiety w takim stylu żeby etykiety z wartościami ujemnymi miały kolor niebieski a z wartościami dodatnimi, kolor czerwony. Do tego zadania należy wykorzystać możliwości i metody ze strony Text formatting tags.

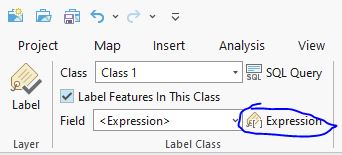

14. Przejdź do Labeling a następnie wybierz Expression.

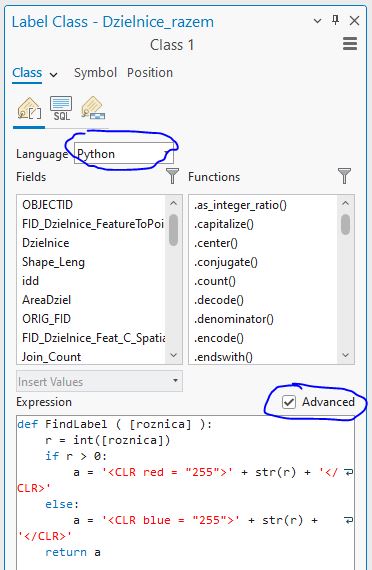

15. W oknie Expression zmień język na Python i zaznacz Advanced. Wprowadź podany kod i włącz etykiety.

W oknie Expression została zastosowana funkcja warunkowa (if) która klasyfikuje wartości z pola roznica na dwie grupy: większe od zera i mniejsze lub równe zero. Do zmiany koloru zostały zastosowane znaczniki - <CLR></CLR>, w pierwszym znaczniku wprowadzamy wartości RGB w zakresie 0-255 np. <CLR red = "255" green="200" blue="100"></CLR>, a pomiędzy znacznikami wprowadzamy tekst który ma mieć zmieniony kolor. Znaczniki którymi operujmy mają złączyć się z resztą tekstu i wprowadzone jako rezultat operacji.

Jako ostatnie zadanie wykonajmy kod (0 - różne nazwy, 1 - jednolite nazwy) dla warstwy punktów adresowych które mają przypisaną nazwę dzielnicy z warstwy dzielnic oraz z warstwy poligonów Thiessen.

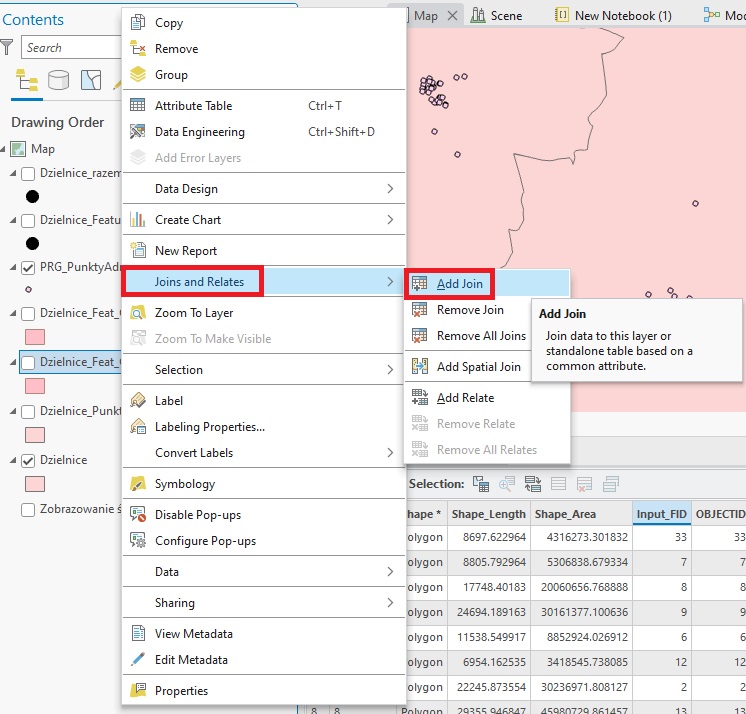

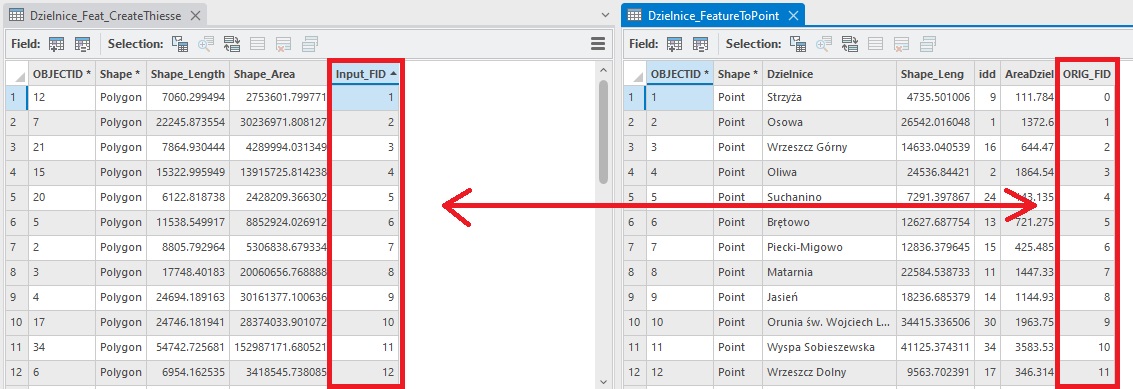

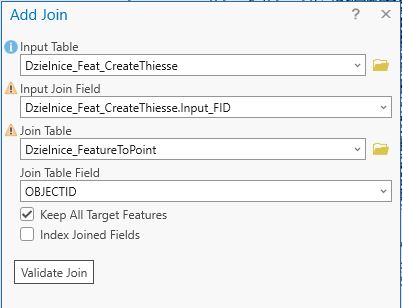

16. W warstwie poligony Thiessen brakuje nazw dzielnic. Możemy je przyłączyć za pomocą Join and Relation, PPM na warstwę poligonów Thiessen i wybierz pola identyfikujące dane.

17. Następnie narzędziem Intersect przetniemy warstwę punktów adresowych, dzielnic i poligonów Thiessen.

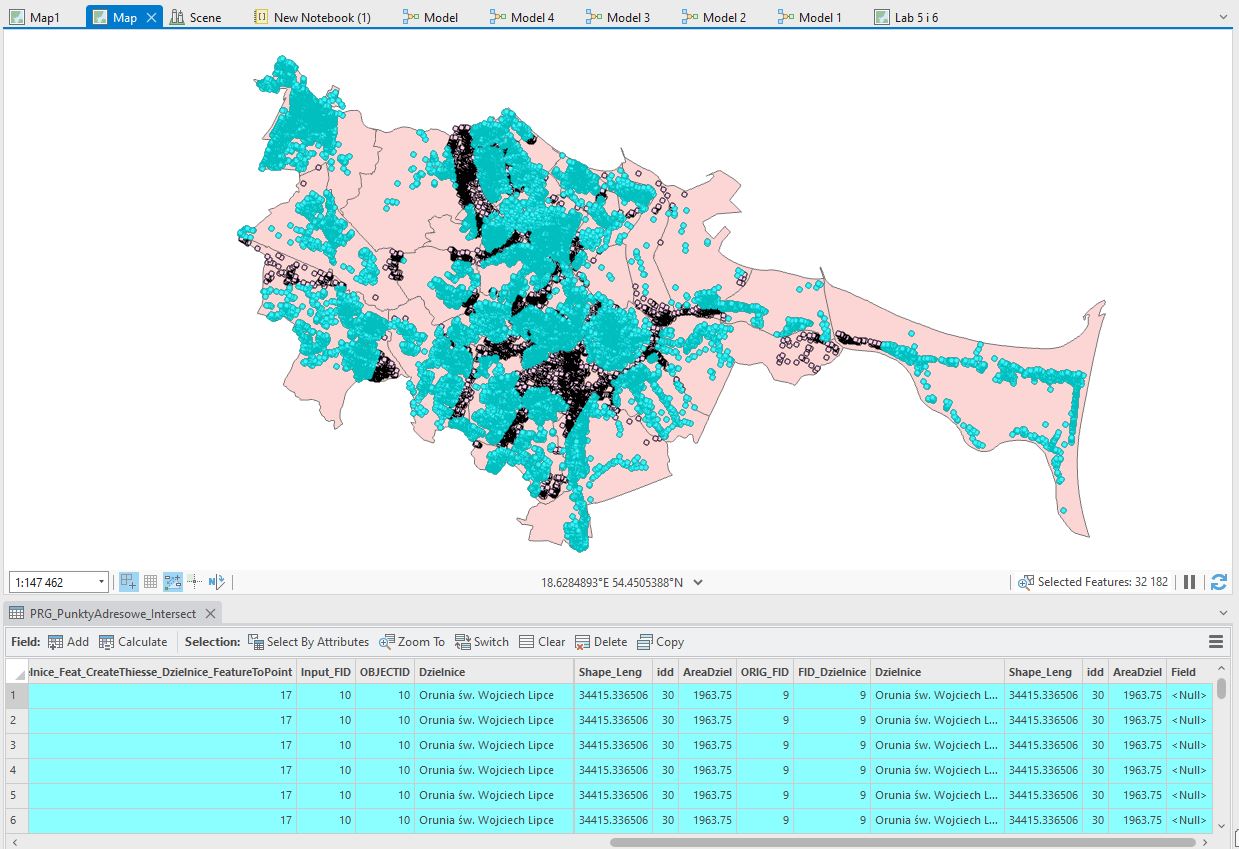

18. W nowej warstwie mamy dane związane z punktami adresowymi ale również nazwy dzielnic z obu warstw poligonowych. Dodajmy pole KOD typu Long - tak jak wcześniej z polem roznica.

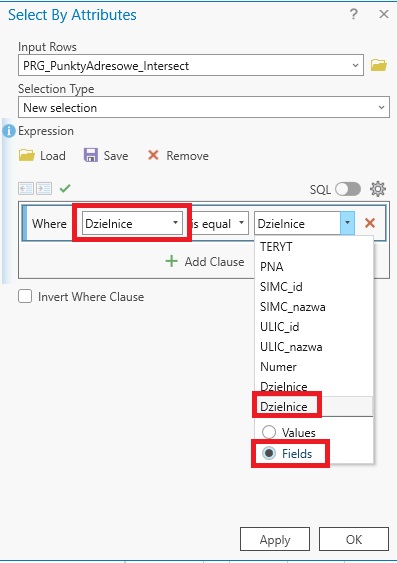

19. Wykonaj selekcję w taki sposób żeby atrybuty pól nazw dzielnic zawierały taki sam atrybut. Przejdź do narzędzia Select By Attributes wybierz pierwszą nazwę Dzielnice, w oknie po prawej rozwiń i zaznacz Fields, wskaż drugie pole Dzielnice, zatwierdź OK.

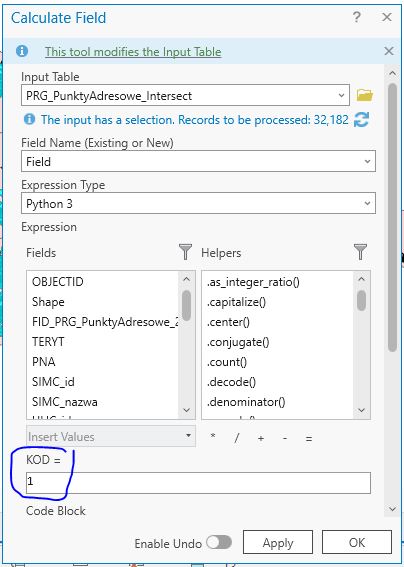

20. Wprowadź wartość 1 w polu KOD używając narzędzia Calculate Field.

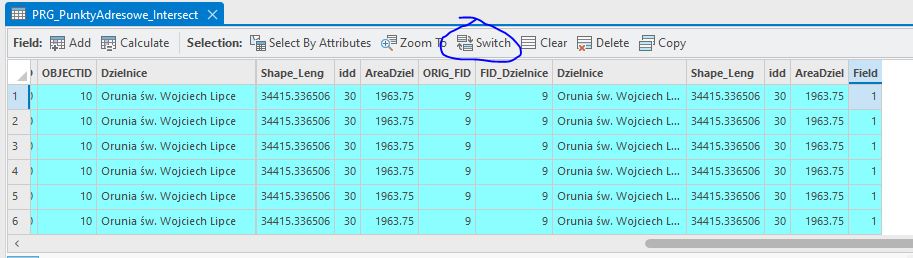

21. Odwróć selekcje i wprowadź wartość 0 w polu KOD.

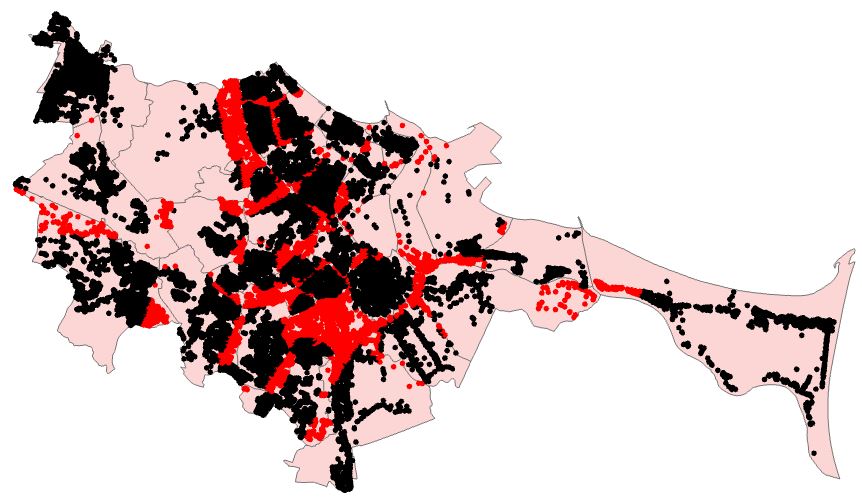

22. Wyświetl punkty 1 - czarny symbol, 0 - czerwony symbol.

23. Zamknij i zapisz ArcGIS Pro.
